Indicator de câmp magnetic Berthold

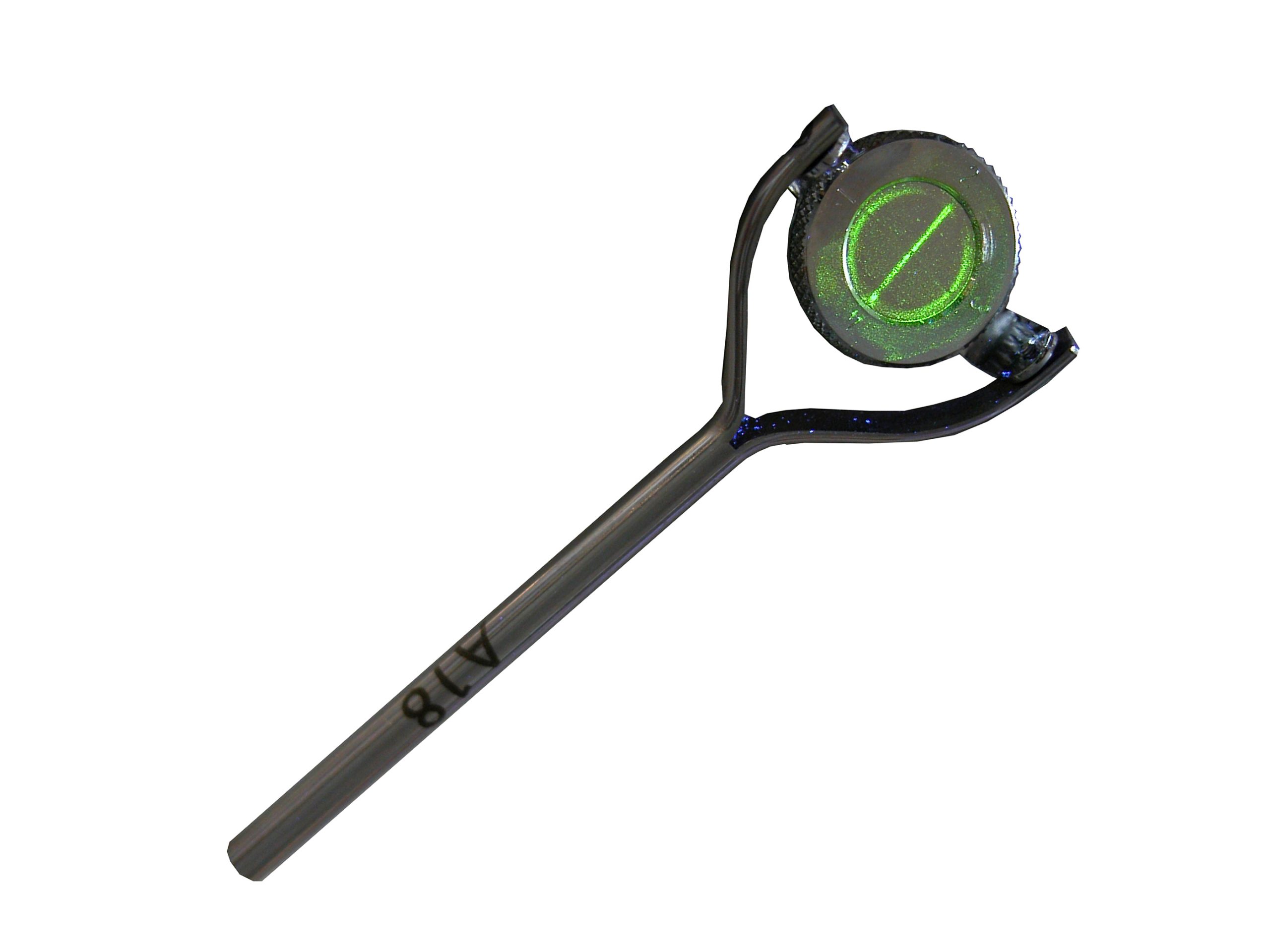

Indicator de câmp magnetic Berthold – este un indicator conceput pentru a determina intensitatea și direcția de magnetizare a configurării selectate și calitatea suspensiei de pulberi magnetice fluorescente.

Atunci când este plasat pe o piesă de testat magnetizată, liniile magnetice trec prin cilindrul de fier secționat. Crestăturile de pe cilindrul de fier vor fi vizibile atunci când se aplică pulbere magnetică sau soluție magnetică fluorescentă. Direcția de indicare maximă se realizează rotind etalonul în jurul axei sale. Direcția câmpului este perpendiculară pe defect la indicația maximă.

Eficiența magnetizării, penetrarea și calitatea suspensiei de ulei fluorescente se pot determina rotind încet inelul exterior al indicatorului de câmp, mărind distanța dintre placa subțire de alamă și piesa de testat. Valoarea de ridicare în punctul în care tocmai apare indicația oferă o măsură a eficienței testării câmpului magnetic.
